VCU with TBOX

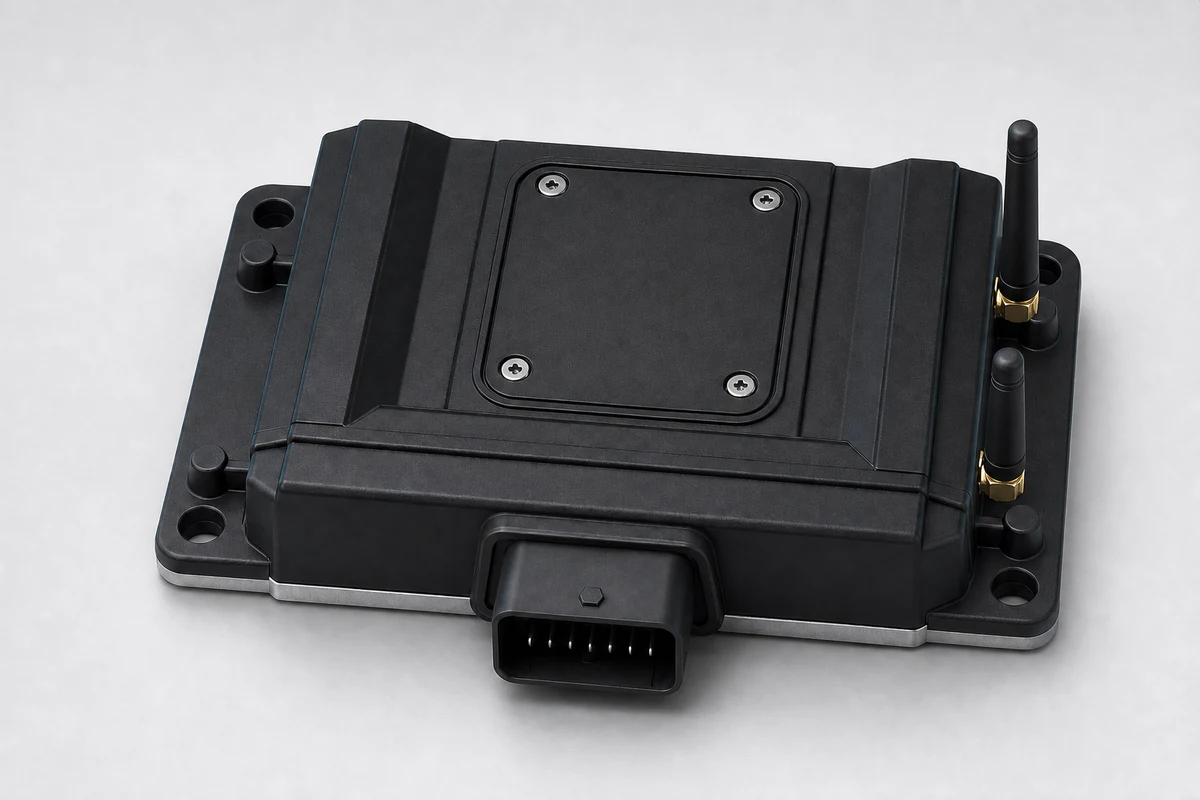

KCU TVCU
整合車輛即時控制、車聯網通訊、GNSS 定位、雲端連線與顯示介面的 Telematics Vehicle Control Unit。
產品定位
整合車輛即時控制、車聯網通訊、GNSS 定位、雲端連線與顯示介面的 Telematics Vehicle Control Unit。
單一控制器同時承擔 VCU 即時控制與 TBOX 遠端連線能力，降低多模組整合成本。
適合需要 CAN-FD、4G/Wi-Fi、GNSS 與 Micro SD 儲存的移動載具平台。
產品重點
車規控制核心
採用 S32K322 作為 Main-CPU，負責車輛控制、I/O 排程與 CAN-FD 通訊。
車聯網模組
SC206E Smart Module 整合 GNSS、Bluetooth、Wi-Fi 與行動通訊能力。
精簡 I/O 配置
5 AI、6 DI、4 FI、5 Low Side PWM 與 2 High Side PWM，適合中小型載具控制。
資料記錄
支援 Micro SD 外部儲存，可延伸本地資料紀錄與事件回溯功能。
主要規格
運算與通訊核心
| Main-CPU | S32K322 |
|---|---|
| Smart Module | SC206E |
| Memory | Flash 10 MB / RAM 1.5 MB |
| Communication | 2 CAN 2.0B / CAN-FD, 1 UART |
無線與定位
| GNSS | GPS, BDS, GLONASS, Galileo, QZSS, SBAS |
|---|---|
| Bluetooth / Wi-Fi | 2.4G & 5G |
| External Storage | Micro SD Card |
電源與輸入
| Supply Voltage | DC 9-16 V |
|---|---|
| Sensor Supply | 2 sensor supply, 5V / 150mA |
| Analog Inputs | 5 channels |
| Digital Inputs | 6 channels |
| Frequency Inputs | 4 channels |
輸出與連接器
| Low Side Drivers | 5 channels, PWM |
|---|---|
| High Side Drivers | 2 channels, PWM |
| Connector | Molex 500762-0481 48P |
| Development Stage | Sample stage specification |
機構與環境
依 TVCU 規格資料整理樣品階段目標，方便工程與驗證評估。
| Sealing Integrity | IP66 |
|---|---|
| Mass Target | 250g |
| Operating Voltage | 9-16V |
| Operating Temperature | -40°C to +85°C |
| Storage Temperature | -40°C to +85°C |
| Compliance | ISO 16750, ISO 7637, CISPR 25 |
軟體功能
VCU 控制邏輯、I/O 取樣、PWM 輸出與故障診斷。
CAN 2.0B / CAN-FD 車載網路訊息收發與閘道功能。
GNSS 位置資料擷取、Micro SD 本地資料記錄與事件回溯。
Wi-Fi / Bluetooth 連線設定、裝置配對與遠端維運支援。
可依專案需求整合 OTA、雲端資料上傳與儀表顯示介面。
典型應用
輕型電動車
整合車輛控制、定位與遠端資料回傳，降低控制器與通訊盒分離設計的線束複雜度。
共享載具
支援定位、連線、資料記錄與遠端維運，可作為共享車隊的核心控制節點。
資料記錄
透過 Micro SD 建立本地資料紀錄，支援車輛狀態與事件回溯。
產業移動設備
適合工業車、低速載具與特殊用途設備的控制與連線整合。
需要 TVCU 樣機評估或客製化規格？
可依車型、I/O 配置、通訊頻段、顯示介面與法規驗證目標調整 TVCU 硬體與軟體方案。
車用產品分類
Telematics Vehicle Control Unit（TVCU）
KCU TVCU 適合需要同時處理車輛控制與遠端通訊的商用電動車平台，整合 VCU、TBOX、OTA、診斷與雲端資料流程。
應用場景
Telematics VCU 商用電動車 共享車隊 OTA 維護 遠端診斷
通訊介面
- 依產品型態支援 CAN、CAN FD、LIN、Ethernet、UDS 診斷、調校與車載網路整合。
- 可串接 VCU、EVCC、BMS、BCM、Gateway、充電系統與工程工具鏈。
功能安全
- 支援導入 ISO 26262 思維的車用開發專案，涵蓋診斷、監控與 fail-safe 行為設計。
- 可配合安全需求、驗證證據與量產整合流程規劃。
車用資安
- 支援 ISO 21434 導向的資安規劃、secure update、存取控制與診斷保護。
- 可與 secure boot、secure communication、OTA 與弱點管理流程整合。
OTA / 診斷
- 可配合 KopherBit 工具鏈建立 UDS 診斷、刷寫、調校、測試自動化與 OTA-ready 流程。
- 工程證據可包含 trace、report、網路定義與 ECU 驗證輸出。
整合能力
- 可整合 AUTOSAR、BSW、SWC、RTE、MCAL、BMS、EVCC、BCM 與商用電動車電子系統。
- 適用於 OEM、Tier1、原型車、電動巴士、卡車與特殊車工程流程。
