TBOX + VCU

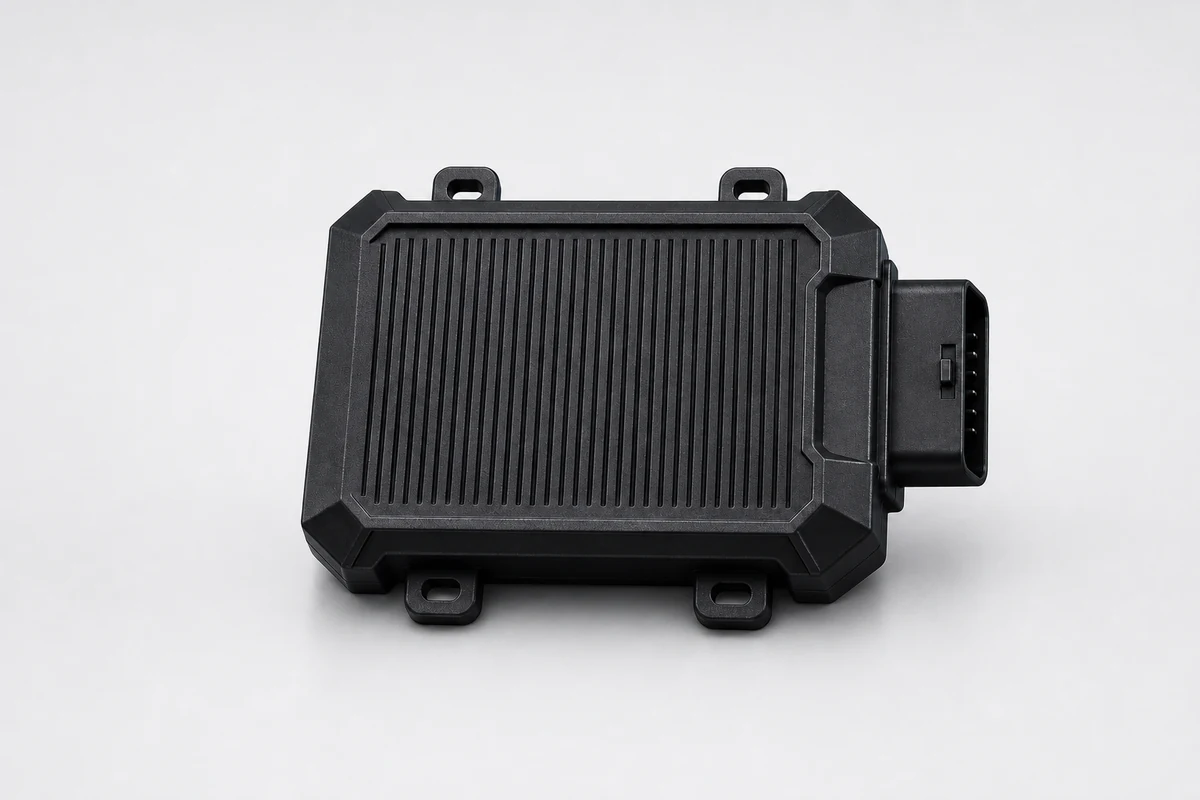

KCU TBOX
車載通訊盒與車輛控制器整合於單一模組，為輕型電動車與產業移動設備提供即時控制、雲端連線、定位與 OTA 更新能力。
產品定位
車載通訊盒與車輛控制器整合於單一模組，為輕型電動車與產業移動設備提供即時控制、雲端連線、定位與 OTA 更新能力。
一張板，兩個功能域：TBOX 通訊域與 VCU 控制域整合於單一單元。
簡化車輛電子架構、縮短線束、降低整車成本與整合風險。
台灣市場優先導入，設計一次到位相容日本市場法規需求。
核心優勢
高整合度
車控、4G LTE、Wi-Fi、BLE、GNSS 與 CAN 整合，取代多盒分散設計。
車規設計
以 ISO 16750、CISPR 25、ISO 11452 等環境與 EMC 驗證為設計目標。
即時控制
車規 ARM Cortex-M7 MCU，支援 ASIL-B ready 架構與完整診斷保護。
遠端維運
支援 MQTT / HTTP(S)、GNSS 定位、離線快取與 TBOX + VCU 雙端 OTA。
系統架構
VCU 控制域
車規 MCU、SBC 電源管理、CAN、類比/數位/頻率輸入與高低側功率驅動。
TBOX 通訊域
LTE Cat.1、Wi-Fi 2.4 GHz、Bluetooth LE、GNSS、Nano SIM 與天線介面。
電源與保護
8V-36V 工作範圍、防反接、TVS 暫態保護、深度睡眠與 Load Dump 耐受設計。
主要規格
VCU 控制核心
| 處理器 | 車規 32-bit ARM Cortex-M7 MCU，160 MHz，ASIL-B ready |
|---|---|
| 記憶體 | 4 MB Flash / 512 KB SRAM |
| 通訊 | CAN 2.0B / CAN-FD x 2，最高 5 Mbps；UART x 1 |
| 軟體架構 | AUTOSAR 架構 |
車輛 I/O
| 感測器電源 | 5.0V ±2% x 2，單通道 50 mA，短路/過流保護 |
|---|---|
| 類比輸入 | 4 通道，0-5V，12-bit，±1% FSR |
| 數位 / 頻率輸入 | Digital x 4；Frequency x 2，1 Hz-20 kHz，±0.1% |
| 功率驅動 | Low Side PWM x 4；High Side PWM x 2，3A 連續，100 Hz-25 kHz |
TBOX 連網能力
| LTE Cat.1 | 3GPP Release 11，下行 10 Mbps / 上行 5 Mbps |
|---|---|
| 支援頻段 | 台灣 B1/B3/B7/B8/B28；日本 B1/B3/B8/B18/B19/B26/B28/B41 |
| Wi-Fi | IEEE 802.11 b/g/n 2.4 GHz，STA + SoftAP，WPA2-PSK / WPA3-SAE |
| Bluetooth LE | Bluetooth 5.x，GATT Server/Client，Peripheral/Central |
| GNSS | GPS / GLONASS / QZSS，≤ 2.5 m CEP，最高 10 Hz |
電源、機構與環境
| 輸入電壓 | 12V DC 標稱，8V-36V 工作範圍，最高 42V Load Dump |
|---|---|
| 休眠電流 | ≤ 2 mA @ 12V 深度睡眠模式 |
| 外殼 | PC/ABS |
| 工作溫度 | -40°C 至 +85°C |
| 連接器 / 重量 | 車規級密封連接器，目標重量 < 300 g |
軟體功能
VCU I/O 排程管理：ADC、DI、頻率捕獲、PWM 與 Sensor Supply 監控。
CAN 2.0B / CAN-FD 訊息收發與硬體看門狗故障診斷。
LTE 連線管理，支援 MQTT / HTTP(S) / TCP / UDP / CoAP。
BLE 手機配對、Wi-Fi 設定介面、GNSS NMEA 解析與定位資料擷取。
TBOX + VCU 雙端 OTA、本地資料記錄、離線快取與重送機制。
驗證與認證
ISO 16750-2 / -3 / -4 車規電氣、機械與氣候環境測試。
CISPR 25 Class 3、ISO 11452-2 / -4、ISO 7637-2 / -3、ISO 10605 EMC 測試。
無線認證規劃：台灣 NCC；日本 TELEC / JATE。
品質目標：10 年 / 150,000 km 設計壽命、MTBF ≥ 50,000 小時、AEC-Q100 / AEC-Q200 元件策略。
典型應用
車隊管理
LTE 即時回傳位置、速度、電池狀態，並支援雲端命令下發。
共享載具
BLE 手機配對開鎖、GNSS 定位與 OTA 維運，一台模組完成控制與聯網。
電動車即時監控
透過 CAN 讀取 BMS 與馬達控制器資料，上傳雲端儀表板。
農機 / 工程車
支援工時記錄、定位追蹤與遠端診斷，降低現場巡檢成本。
需要樣機評估或客製化 I/O？
可依車型、通訊頻段、I/O 配置與法規目標調整 TBOX + VCU 整合方案。
