EV Charging Communication

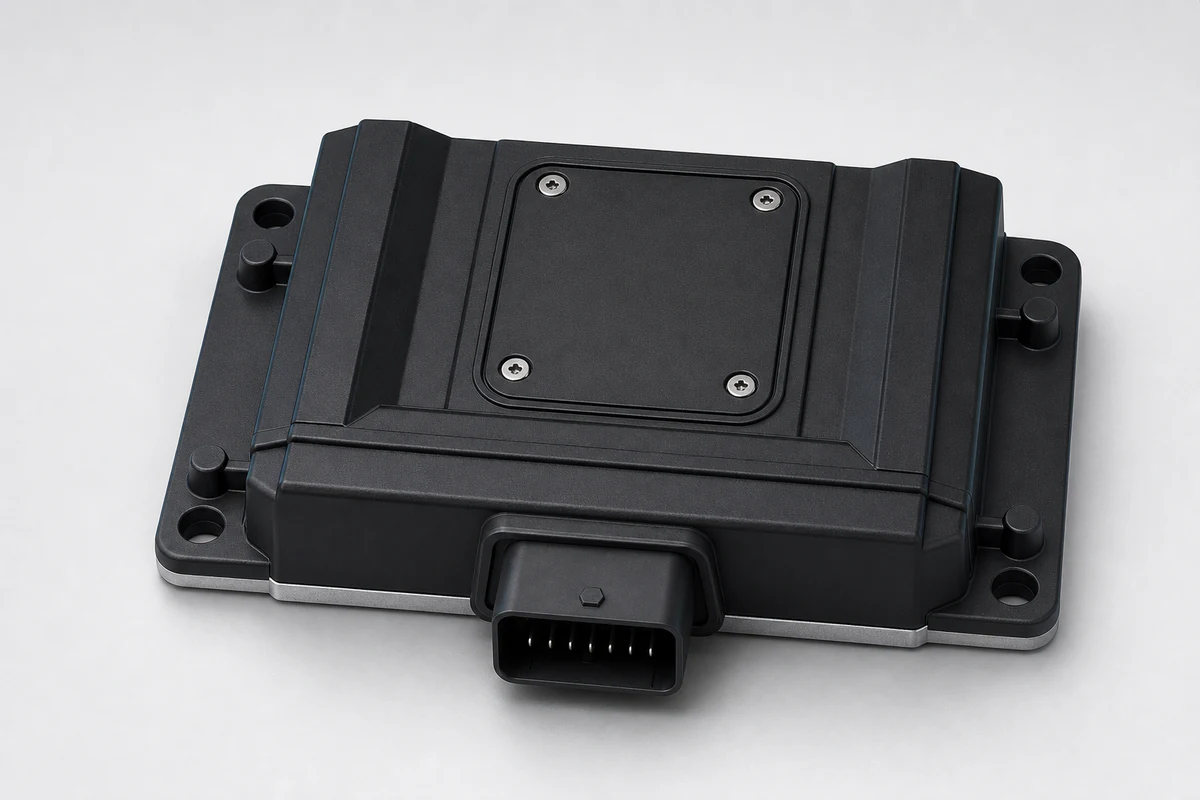

KCU EVCC
電動車充電通訊控制器，整合 ISO 15118 / DIN 70121 PLC 通訊、CCS 充電介面、CAN 車載通訊與充電控制 I/O。
產品定位
電動車充電通訊控制器，整合 ISO 15118 / DIN 70121 PLC 通訊、CCS 充電介面、CAN 車載通訊與充電控制 I/O。
以 NXP S32K344 ASIL-D MCU 作為控制核心，整合充電控制、車載通訊與 PLC 充電通訊。
QCA7006AQ PLC 模組支援 HomePlug HPGP / HPAV，對接 CP 線路與 ISO 15118 / DIN 70121 通訊。
提供 CAN0 / CAN1 / CAN2、100BASE-TX Ethernet、ADC、GPIO、HSO 與 H-Bridge 輸出，適合車端與樁端整合。
產品重點
ASIL-D 控制核心
NXP S32K344 Cortex-M7 MCU，作為 EVCC 控制、通訊與 I/O 管理中心。
PLC 充電通訊
QCA7006AQ HomePlug HPGP / HPAV，支援 CP 線路上的高階充電通訊。
車載網路整合
支援 CAN0、CAN1、CAN2、CAN-FD wake-up 與 100BASE-TX Ethernet PHY。
車規輸出保護
HSO relay driver 與 DRV8874-Q1 H-Bridge，具 OCP、TSD、UVLO 等保護能力。
系統架構
主要規格
控制核心
| MCU | NXP S32K344, Cortex-M7, ASIL-D |
|---|---|
| Power Management | FS26 PMIC, 12V to 5V / 3V3 / 1V5, watchdog, reset |
| Debug / UART | SWDCLK, SWDIO, UART0 |
| External 5V | P2 VCC_5V, 100mA@5V power output |
充電通訊
| PLC | QCA7006AQ HomePlug HPGP / HPAV |
|---|---|
| PLC Storage | SPI Flash for QCA firmware and configuration |
| Charging Pins | CP ±12V PWM + PLC I/O, PP 0-3.3V proximity, PE charger earth |
| Protocols | ISO 15118, DIN SPEC 70121, CCS integration |
車載通訊
| CAN0 | TJA1145 CAN transceiver, BMS / CAN-FD wake-up |
|---|---|
| CAN1 / CAN2 | TJA9251 CAN transceiver |
| Ethernet | 100BASE-TX PHY, RMII to S32K344 EMAC, MDC / MDIO |
| UARTD | 3.3V TX / RX |
輸出與保護
| HSO Driver | PTA_OUT1 / PTA_OUT2, 12V high-side relay driver |
|---|---|
| H-Bridge | DRV8874-Q1, AEC-Q100 Grade 1 |
| Motor Output | 4A continuous / 8A peak, 12V, PH/EN mode |
| Protection | OCP, TSD, UVLO |
介面與腳位
Power / Ground
P1 VCC 24V, 9-24V power input
P2 VCC_5V, 100mA@5V power output
P3 power GND
P4 signal GND
P5 wake-up input
CAN / UART
P9 / P10 CAN0 H/L
P11 / P12 CAN1 H/L
P13 UARTD_TX 3.3V output
P14 UARTD_RX 3.3V input
Analog
P15 ADC_TEMP1 NTC temperature input
P16 ADC_TEMP2 NTC temperature input
P17 ADC_CURR current sense input
P18 ADC_HV high-voltage monitor
P19 ADC_AUX auxiliary analog input
Charging / Output
P6 CP ±12V PWM + PLC I/O
P7 PP 0-3.3V proximity input
P8 PE charger earth
P20 / P21 motor output
P22 12V output, P23 24V output
軟體與協議
ISO 15118 / DIN SPEC 70121 充電通訊堆疊整合。
CCS 充電流程、CP / PP 狀態判斷與 PLC 連線管理。
CAN / CAN-FD 與 BMS、OBC、VCU 或充電樁主控資料交換。
充電狀態、繼電器控制、電子鎖馬達控制與故障保護策略。
可搭配 KopherV2G、UDS 診斷與專案客製化應用軟體。
典型應用
車端 EVCC
作為車端充電通訊控制器，整合 OBC、BMS、VCU 與外部充電設備。
CCS 充電整合
支援 CP/PP、PLC、CAN 與充電流程控制，縮短 CCS 系統開發時間。
充電樁主控
可作為樁端控制器或測試平台，協助 ISO 15118 / DIN 70121 驗證。
實驗與認證平台
支援協議驗證、HIL 測試、實車測試與認證前整合。
需要 EVCC 樣機評估或充電協議整合？
可依車端 OBC、整車 EVCC、充電樁主控與認證目標，調整 KCU EVCC 硬體介面與 KopherV2G 軟體整合。
車用產品分類
電動車充電通訊控制器（EVCC）
KCU EVCC 負責車端充電通訊、CP/PP 狀態、PLC 連線、OBC/BMS/VCU 協調與商用電動車充電流程整合。
應用場景
車端 EVCC CCS 充電整合 充電通訊驗證 電動巴士充電系統 商用車充電控制
通訊介面
- 依產品型態支援 CAN、CAN FD、LIN、Ethernet、UDS 診斷、調校與車載網路整合。
- 可串接 VCU、EVCC、BMS、BCM、Gateway、充電系統與工程工具鏈。
功能安全
- 支援導入 ISO 26262 思維的車用開發專案，涵蓋診斷、監控與 fail-safe 行為設計。
- 可配合安全需求、驗證證據與量產整合流程規劃。
車用資安
- 支援 ISO 21434 導向的資安規劃、secure update、存取控制與診斷保護。
- 可與 secure boot、secure communication、OTA 與弱點管理流程整合。
OTA / 診斷
- 可配合 KopherBit 工具鏈建立 UDS 診斷、刷寫、調校、測試自動化與 OTA-ready 流程。
- 工程證據可包含 trace、report、網路定義與 ECU 驗證輸出。
整合能力
- 可整合 AUTOSAR、BSW、SWC、RTE、MCAL、BMS、EVCC、BCM 與商用電動車電子系統。
- 適用於 OEM、Tier1、原型車、電動巴士、卡車與特殊車工程流程。
