XCP-on-CAN ECU 校調與量測工具
KITE Calibrator
已發布 版本 0.4.22
以 XCP-on-CAN 串接 ECU 標定、DAQ 量測、參數集管理與 Trace 分析，讓工程團隊在同一個工作區完成調校與驗證。
KITE Calibrator v0.4.22 標定工作區
產品概覽
從 A2L 專案到 ECU 調校結果，保留完整的工程脈絡
KITE Calibrator 是面向 ECU 開發與標定團隊的 XCP-on-CAN 工具。工程師可匯入 A2L 與 ELF / AXF / OUT，建立可保存的多頁工作區，透過 Numeric、Graphic、Parameter、Curve / Map 與 Array 面板即時讀寫與觀察 ECU 資料；DAQ recorder、CAN / XCP Trace、MF4 回放及 Par Set Studio 則把量測、問題定位與參數版本比較串成可重複使用的工作流程。內建 Virtual ECU Demo 亦可在無實體硬體時先熟悉標定與量測操作。
即時量測與標定工作區
KITE Calibrator
線上讀寫與量測
透過 XCP-on-CAN 讀寫 scalar、curve、map 與 array，搭配 DAQ 或 polling 持續觀察 ECU 工程值。
量測紀錄與 Trace
配置 DAQ recorder，輸出 MF4 / ASC，並以 CAN / XCP Trace 的篩選、彙整與解碼追查通訊行為。
參數集版本管理
以 Par Set Studio 載入 PAR / CDFX / CSV、擷取 ECU snapshot、比較差異並選擇性啟用參數，降低人工比對負擔。
從線上標定到量測分析的完整工作區
透過八個實際介面畫面，查看 Numeric、Graphic、Curve / Map、DAQ、Trace、Par Set Studio、A2L Editor 與無硬體 Demo 的完整操作情境。
畫面 01 / 08
可保存的多頁標定工作區
將 Numeric、Parameter、Graphic 與 Array 面板配置在專案頁面中，保存版面與 session 狀態，重新開啟專案即可延續標定工作。

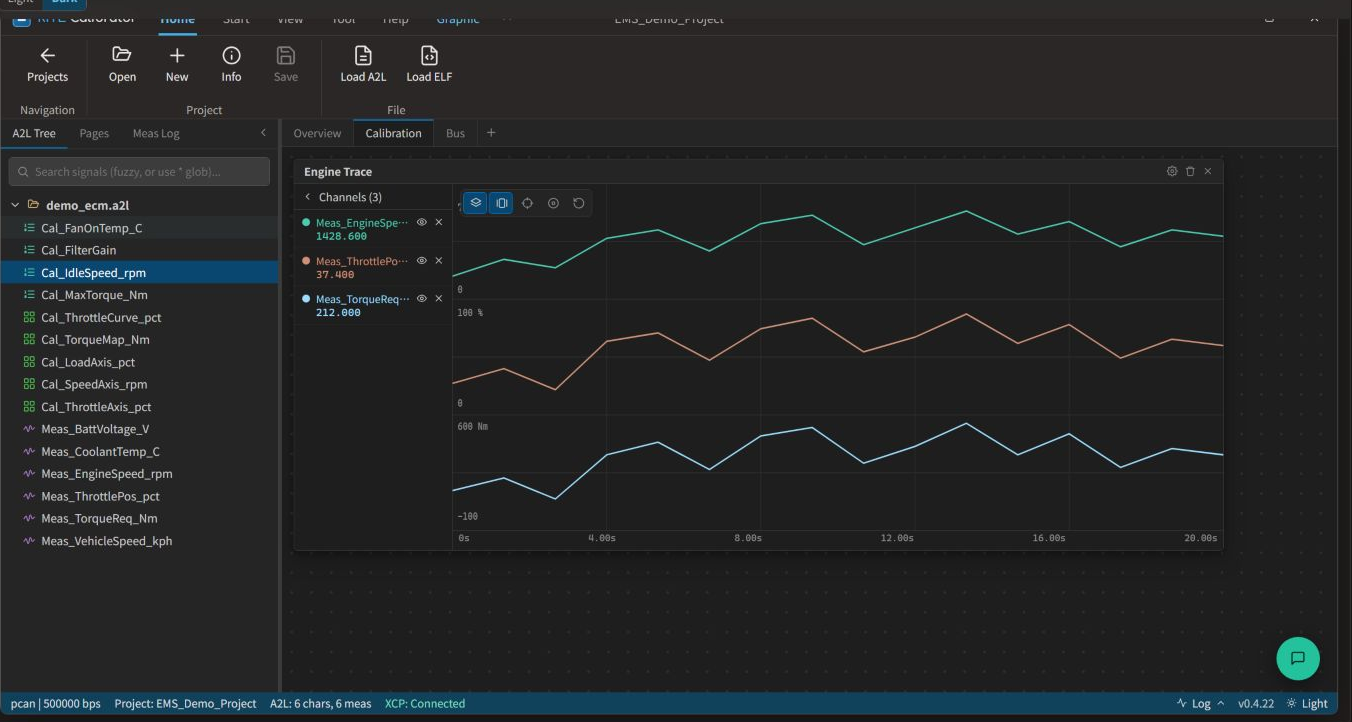

畫面 02 / 08
多訊號趨勢與游標分析
同步顯示多個量測訊號，個別設定 Y 軸，並以時間窗、游標、Marker 與縮放功能分析 ECU 動態反應。

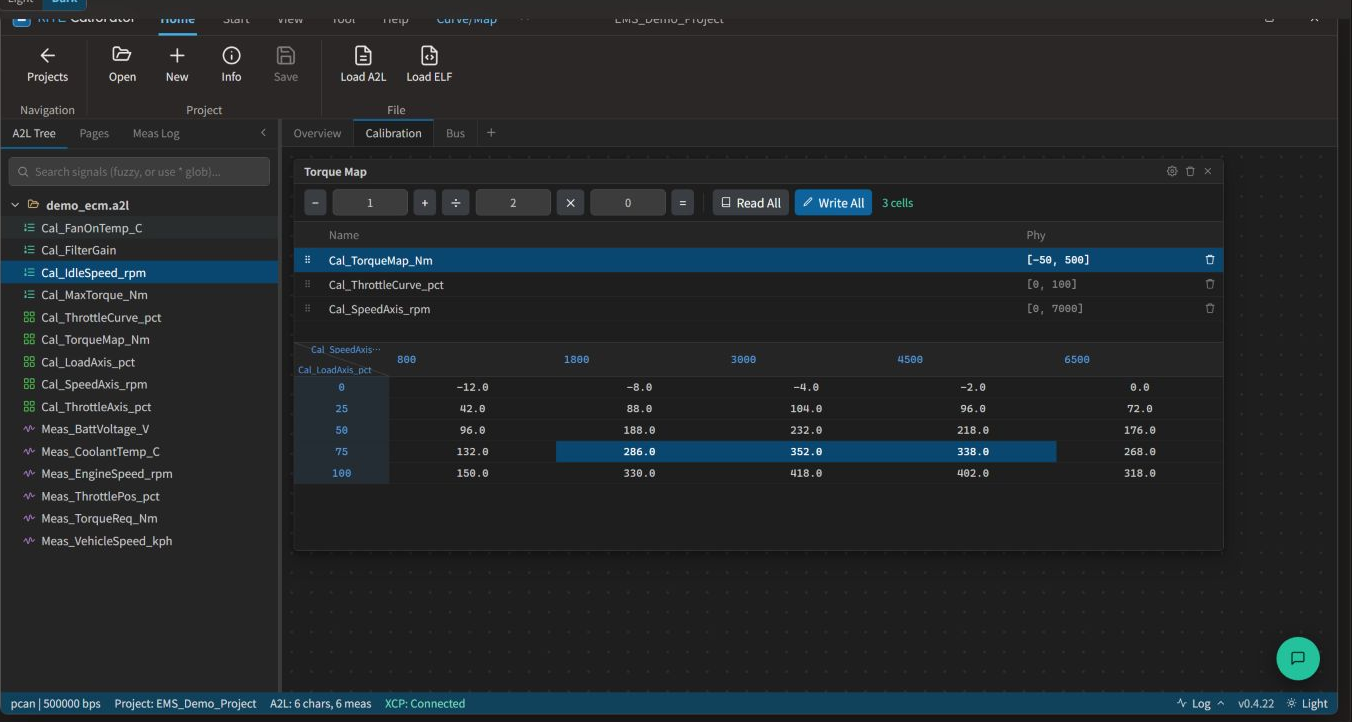

畫面 03 / 08
Curve / Map 批次標定
針對 Curve、Map 與 Array 資料進行多儲存格選取、批次加減乘除、內插、Read All 與 Write All，並以 physical limit 約束輸入。

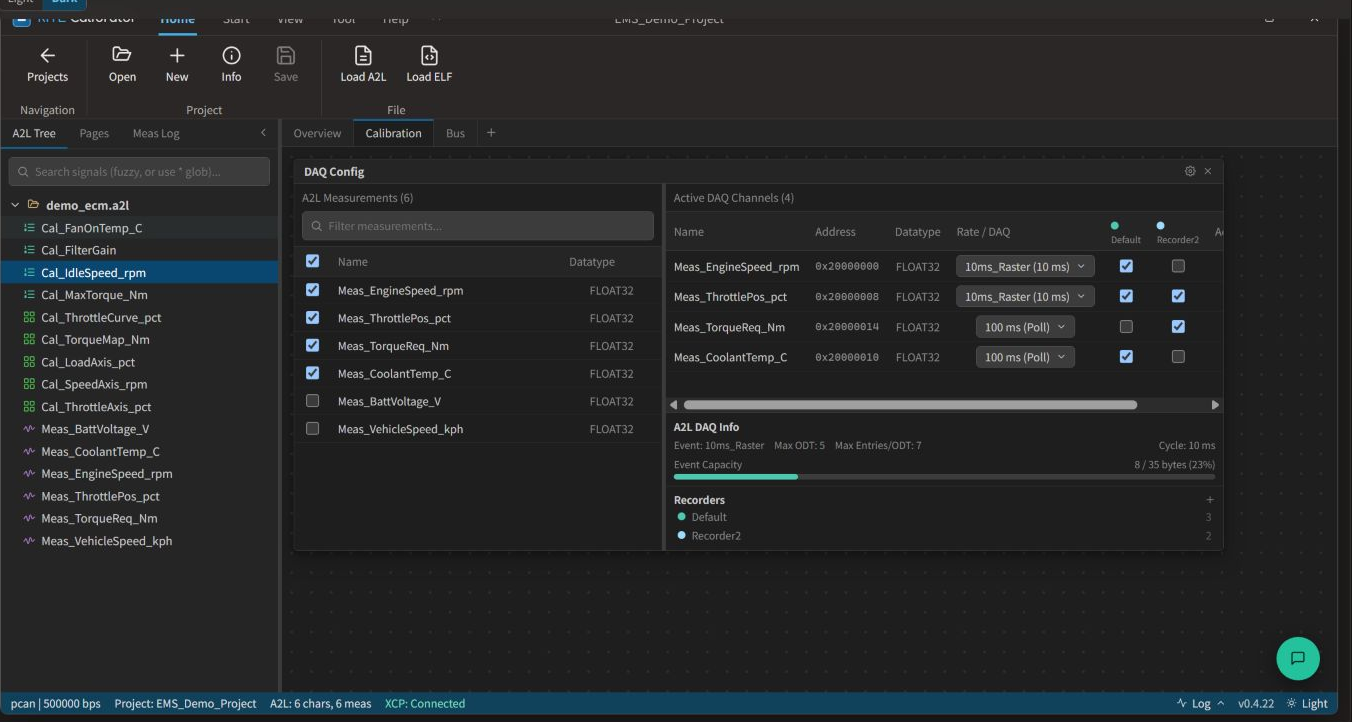

畫面 04 / 08
DAQ Channel 與 Recorder 配置
依 A2L event 配置 DAQ channel 與更新週期，必要時使用 polling，並將指定訊號分流至 MF4 / ASC recorder，同時檢視 ODT 容量。

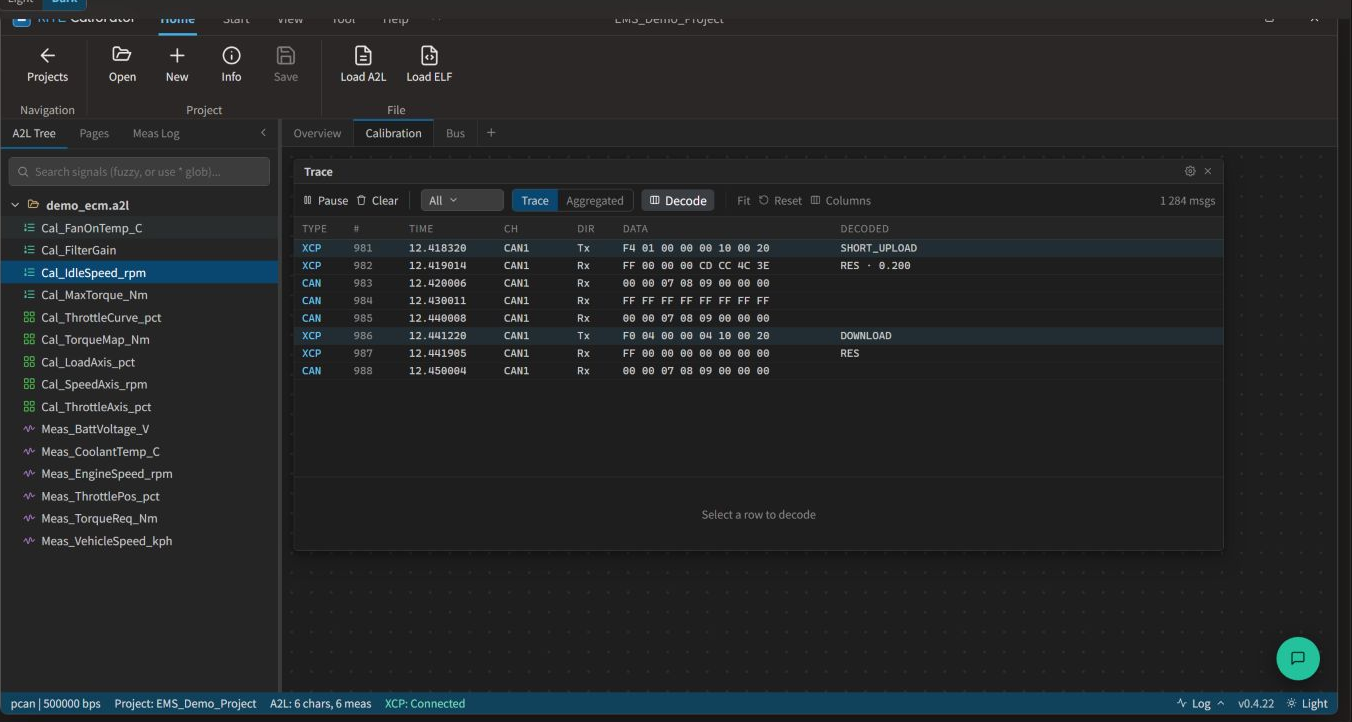

畫面 05 / 08
CAN / XCP Trace 與命令解碼
在同一時間軸查看 CAN 與 XCP Tx / Rx 訊息，透過篩選、彙整與逐筆解碼快速定位連線、量測或寫入問題。

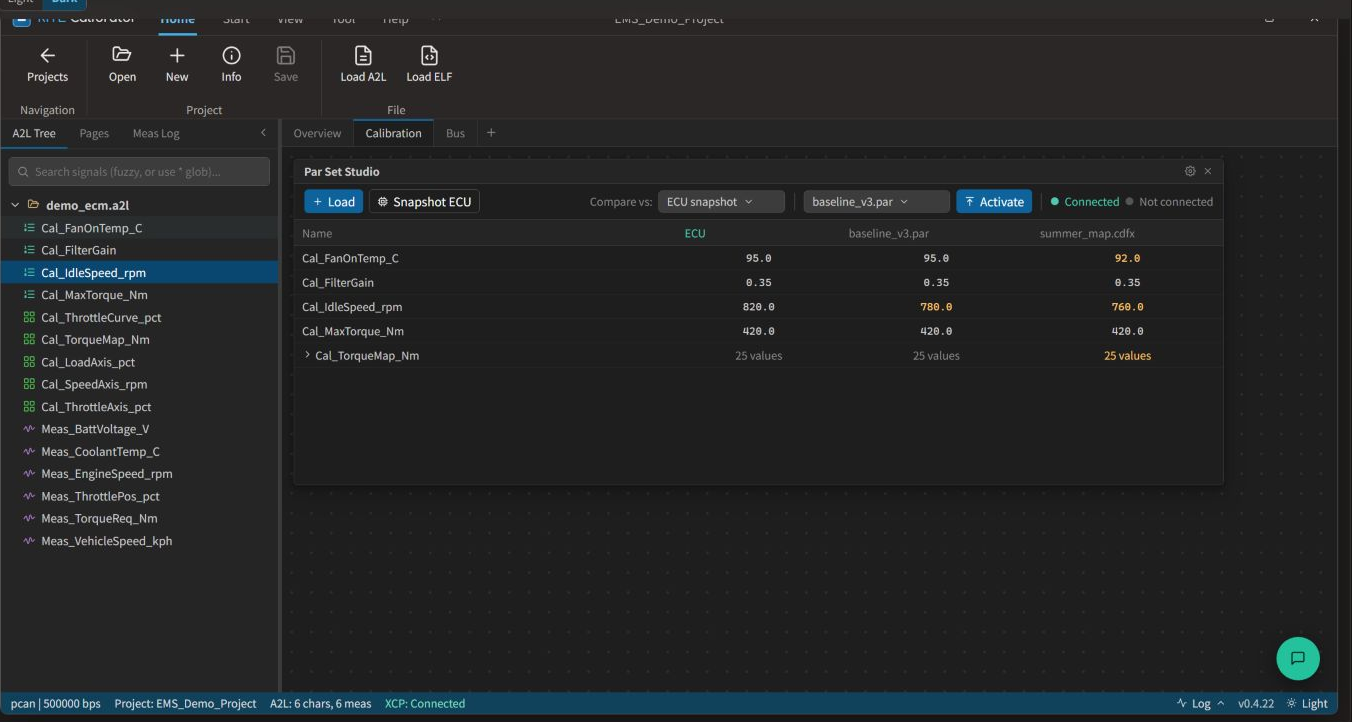

畫面 06 / 08
參數集比較與受控啟用
載入 PAR / CDFX / CSV、擷取 ECU snapshot，比對不同欄位的值與變更，再選擇要啟用至 ECU 的參數集。

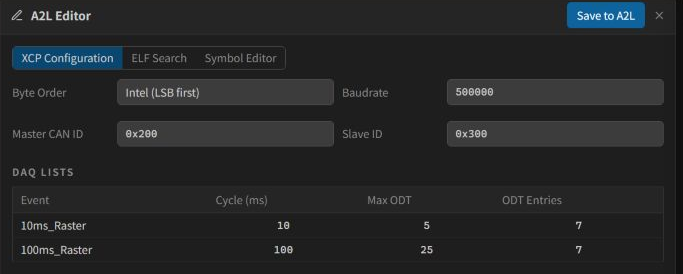

畫面 07 / 08
A2L Editor 與 ELF Symbol 對應
將 ELF debug symbol 對應為 CHARACTERISTIC、ARRAY 與 MEASUREMENT，更新 address 或新增資料項目後儲存回 A2L。

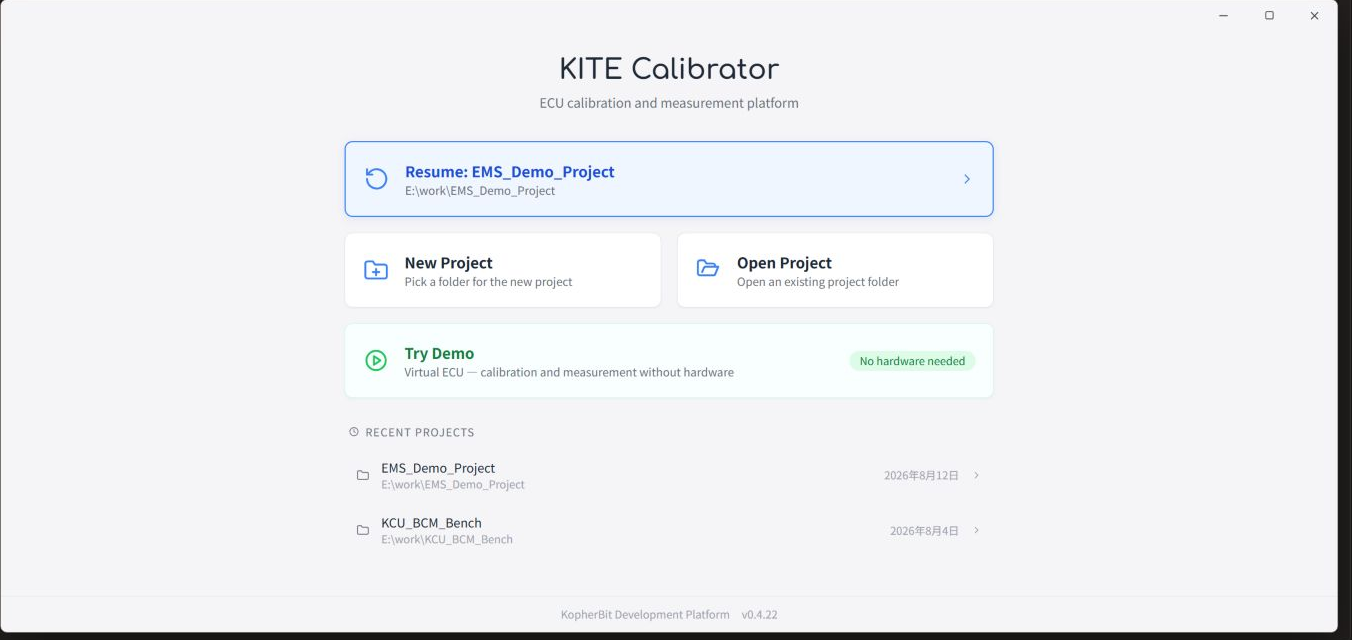

畫面 08 / 08
快速啟動專案與 Virtual ECU Demo
從最近使用的專案繼續工作、建立或開啟專案，也可直接啟動 Virtual ECU Demo，在無實體硬體時體驗標定與量測流程。
產品重點
以 A2L 與 ELF / AXF / OUT 建立 ECU 標定資料模型，並透過 A2L Editor 維護 XCP 設定、symbol 與資料位址。
同一專案可保存多個量測與標定頁面，整合 scalar、curve、map、array 的線上讀寫、批次操作與 readback。
DAQ recorder、MF4 回放、CAN / XCP Trace 與 Par Set Studio 串接量測、問題定位、差異比較與參數啟用。
核心能力
專案與 A2L 資料管理
載入 A2L、ELF / AXF / OUT 與 DBC，管理 characteristic、measurement、axis、conversion、record layout、DAQ event 與 ECU address；專案可保存頁面配置與量測紀錄。
A2L Editor 與 Symbol 建模
透過 XCP Configuration、ELF Search 與 Symbol Editor 建立或更新 CHARACTERISTIC、ARRAY、MEASUREMENT，並把 symbol address 與資料定義儲存回 A2L。
Parameter / Curve / Map / Array 標定
支援 scalar、curve、map、array / VAL_BLK 線上 read / write、physical limit、批次加減乘除、內插、Read All / Write All 與 readback 確認。
DAQ / ODT 即時量測
依 A2L event 配置 DAQ channel、rate 與 ODT，必要時使用 polling；Numeric 與 Graphic 面板持續顯示工程值、趨勢、游標與 Marker。
Recorder、MF4 與 Bus Trace
將量測 channel 配置至 MF4 / ASC recorder，載入 MF4 進行離線回放，並在 CAN / XCP Trace 中篩選、彙整及解碼 Tx / Rx 訊息。
Par Set Studio 與輸出
載入 PAR / CDFX / CSV、擷取 ECU snapshot、比較參數差異並選擇性啟用；另可輸出 Intel HEX 或將 parameter HEX 寫入 ECU RAM。
KITE Calibrator 標定與量測流程
從資料準備與 XCP 連線開始，依序完成工作區配置、線上標定、量測追蹤與參數集交付，建立可重複執行的 ECU 調校方法。
01 / 06
建立專案資料
載入 A2L 與 ELF / AXF / OUT，確認 characteristic、measurement、address、conversion 與 DAQ event 定義。
02 / 06
設定硬體與 XCP
選擇 CAN 介面與通道參數，建立 XCP-on-CAN 連線並確認 session、memory access 與 DAQ 能力。
03 / 06
配置工作區
建立 Numeric、Graphic、Parameter、Curve / Map 與 Array 頁面，依任務排列訊號和參數並保存版面。
04 / 06
線上標定
讀取 ECU 值，透過單值或批次操作調整 characteristic，寫入後以 readback 確認實際狀態。
05 / 06
量測與追蹤
啟動 DAQ / polling，記錄 MF4 / ASC，利用趨勢圖與 CAN / XCP Trace 分析控制反應與通訊行為。
06 / 06
比較與交付
以 ECU snapshot、PAR / CDFX / CSV 比較參數差異，選擇性啟用結果，並保存專案、量測記錄或 HEX 輸出。
適用場景
適合 ECU bring-up、控制策略調校、bench / HIL 量測分析，以及參數集驗證與交付。
ECU Bring-up
確認 A2L address、XCP 連線、memory access 與初始量測訊號，建立可用的標定基線。
控制策略調校
線上修改 threshold、gain、curve、map 與 array，同步觀察 ECU 反應並保留 readback 結果。
Bench / HIL 量測分析
以 DAQ、Graphic Page、MF4 recorder 與 Bus Trace 追蹤控制變數、感測值、狀態與通訊行為。
參數集驗證與交付
比較 ECU snapshot、PAR / CDFX / CSV 與專案設定，確認變更後保存參數集、量測紀錄或 HEX。
支援格式與標準
ASAM A2L ELF / AXF / OUT DBC ASAM MCD-1 XCP XCP on CAN DAQ / ODT MF4 measurement ASC trace PAR / CDFX / CSV Intel HEX .calprj workspace Kvaser / PCAN / Vector / ZLG
