ODX 驅動的 UDS 自動化測試工具
KITE UDS Tester
已發布 版本 0.3.1
KITE UDS Tester 以 ODX 文件驅動 UDS 自動化測試：生成測試案例、批次執行、分析 response / NRC，並彙整 Trace 與報告。
KITE UDS Tester v0.3.1 診斷工作區
產品概覽
從單一 SID 到測試專案與刷寫流程的 UDS 工作台
KITE UDS Tester 可載入 PDX container、ODX-D、ODX-F 或 XML，先驗證 references，再把診斷資料展開成 17 個常用 SID 的服務介面。自動化測試引擎依 ODX service、state、timing、positive / negative response 與 functional addressing 設定生成案例，批次執行後整理 Passed、Failed、Skipped、NRC、Trace 與報告。工程師也可配置 CAN / ISO-TP、TesterPresent、Seed / Key DLL，或用 Flash Sequence 與 Memory Layout 組織 ECU programming。
ODX 驅動的 UDS 自動化測試
KITE UDS Tester
Positive 與 Negative 並列
同時顯示 positive response、NRC、engineering condition 與 no-response / transport error。
ODX 自動生成案例
依診斷服務與 generator settings 建立 UDS 測試案例，批次執行並重跑失敗項目。
診斷到刷寫不中斷
同一工作台銜接單一服務測試、Trace、History、測試案例與 ECU programming。
診斷、測試與 ECU programming 共用同一工作台
Flash Sequence 將 session、Security unlock、File Download、checksum、DTC setting 與 ECU reset 排成可驗證步驟，並由 Memory Layout 管理 sector、mapping 與 padding。
畫面 01 / 01

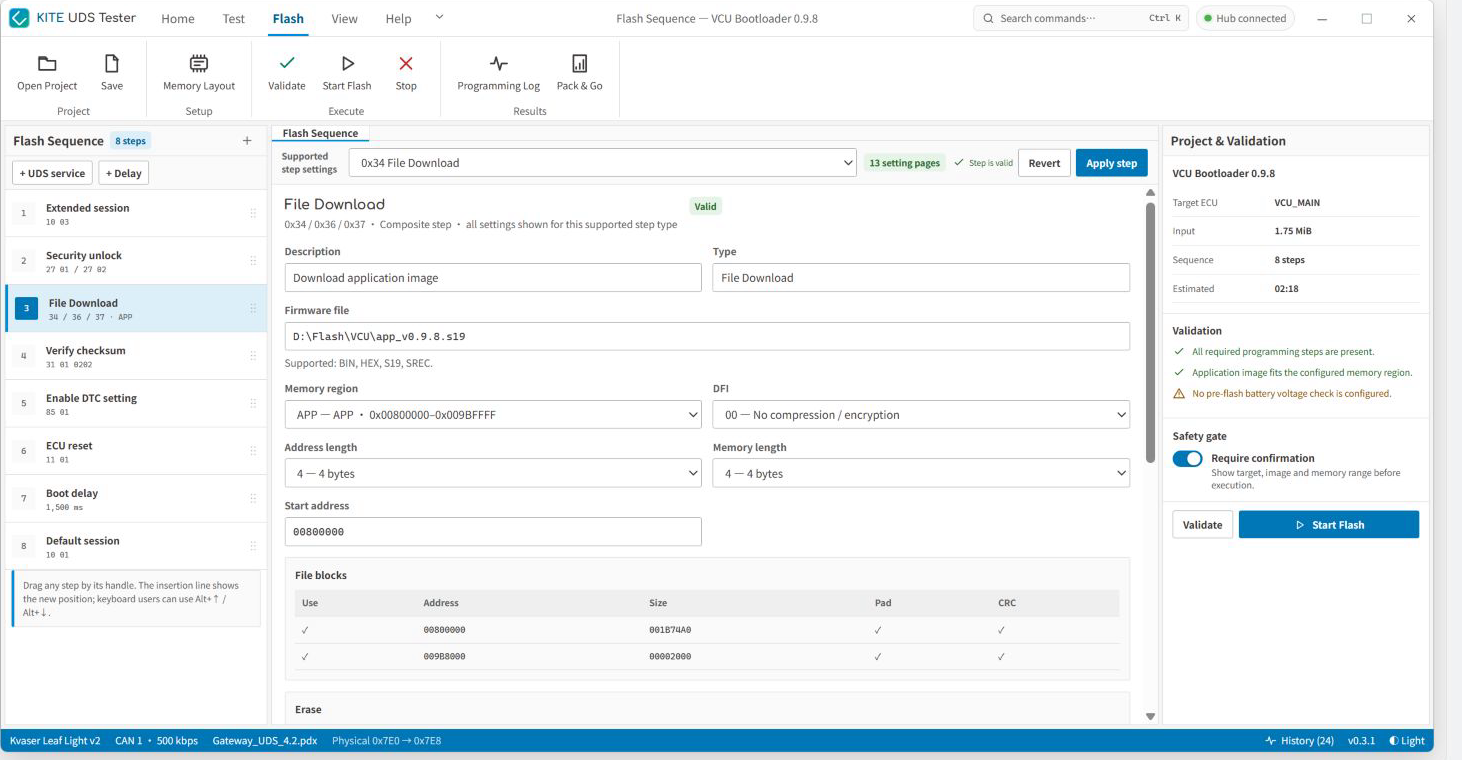

Flash Sequence 與 Memory Layout
以可排序步驟配置 0x10、0x27、0x34 / 0x36 / 0x37、0x31、0x85 與 0x11，並把 firmware file、memory range、file block、padding、CRC 與安全確認放進同一個 programming project。
產品重點
ODX importer 接收 PDX container、ODX-D、ODX-F 與 XML，並在替換目前資料前檢查 references。
Service workbench 涵蓋 0x10、0x11、0x14、0x19、0x22、0x23、0x27、0x28、0x2E、0x2F、0x31、0x34、0x35、0x36、0x37、0x3E、0x85。
由 ODX 自動生成案例並批次執行；結果可保留為 Trace、Response History、Programming Log，以及 PDF、Excel workbook 或 JSON report。
核心能力
ODX 資料與專案
載入 PDX container、ODX-D、ODX-F 或 XML；.udsp 測試專案可還原 ODX binding、test profile、案例選擇與最後的報告摘要。
SID 專屬 Request Editor
依 17 個 SID 切換 access type、DID、DTC mask、memory address、Routine ID、transfer context、response mode 等欄位，並保留 raw bytes 預覽。
Response Design
為每個 SID 並排呈現 positive payload decode、預期 positive SID、常見 NRC 與 engineering condition，以及 no-response / transport error。
Diagnostic Configuration
集中設定 CAN interface、ISO-TP transport、physical / functional addressing、P2 / P2*、timeout / retry、TesterPresent 與 Seed / Key DLL。

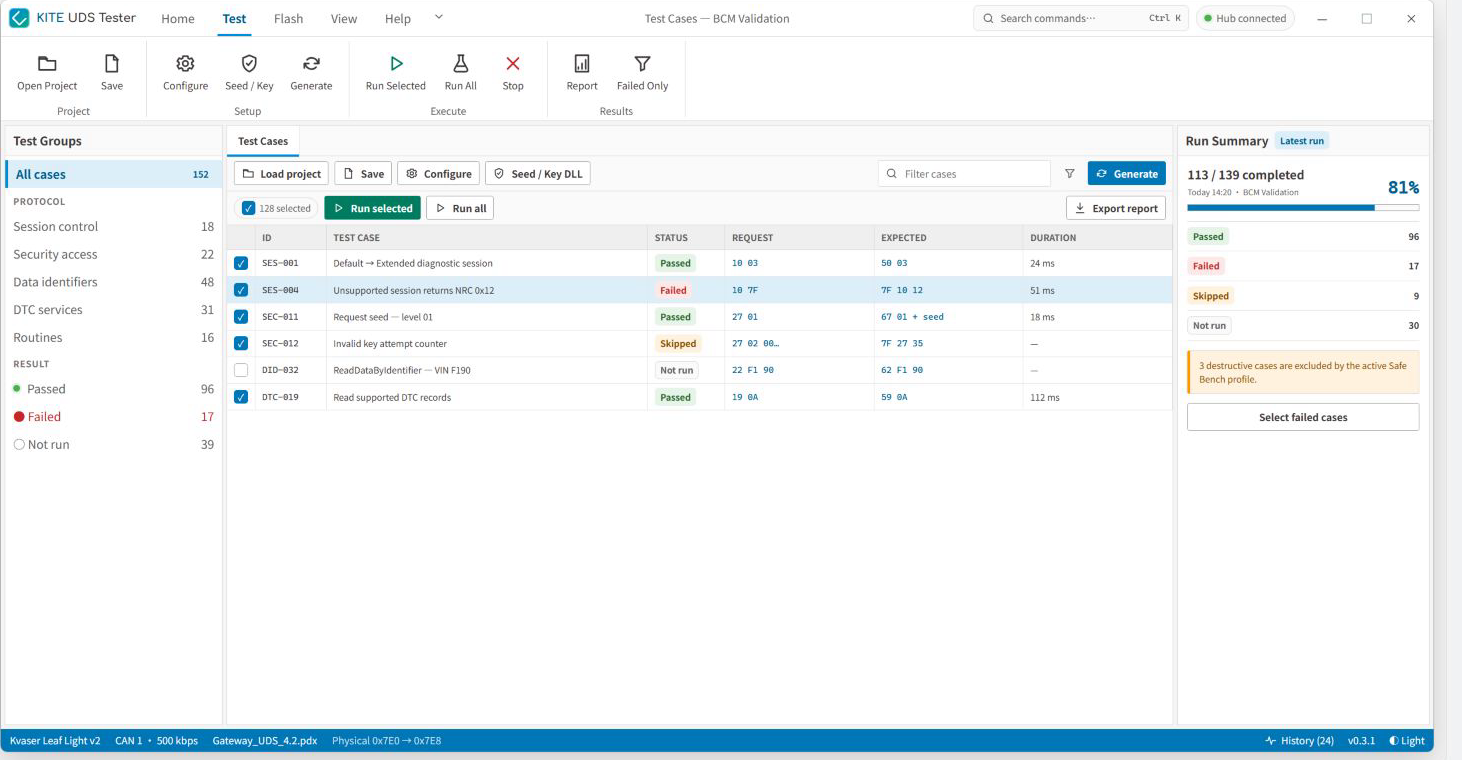

ODX 自動生成 Test Cases
從 ODX service 與六頁 generator settings 建立 positive / negative、state、timing 與 functional-addressing 案例，支援 Run Selected、Run All、Failed Only、狀態摘要，以及 PDF、Excel workbook、JSON 結果輸出。
Flash Sequence 與 Memory Layout
以可排序步驟管理 session、security、file download、checksum、DTC setting 與 reset；Memory Layout 管理 sector、mapping、erase range、padding 與 file block。
KITE UDS Tester 工作流程
依工作範圍從 ODX service、.udsp test project 或 .kfp flash project 開始，再把配置、執行與結果放進同一個診斷上下文。
1
1. 開啟工程資產
載入 PDX / ODX-D / ODX-F / XML、繼續 .udsp 測試專案，或開啟 .kfp flash project。
2
2. 配置診斷連線
設定 CAN / ISO-TP、addressing、timing、retry、TesterPresent 與 Seed / Key DLL，再驗證介面狀態。
3
3. 從 ODX 生成並執行案例
依 ODX service 與六頁 generator settings 自動生成測試案例，再批次執行 selected / all / failed-only 範圍。
4
4. 分析與交付
檢查 decoded response、NRC、Trace、History、Run Summary 或 Programming Log，再輸出 PDF、Excel 或 JSON。
適用場景
適合需要在同一套工具完成服務驗證、ODX-driven regression、診斷問題重現與 ECU programming 準備的 ECU 軟體及測試團隊。
UDS 服務 bring-up
逐一調整 session、DID、DTC、Routine、SecurityAccess 與 upload / download 參數，對照 decoded response 與 NRC。
ODX-driven 自動化回歸
從 ECU description 自動生成 UDS 測試案例並批次執行，用 Run Summary、Failed Only 與 safe bench profile 控制範圍。
診斷問題重現
以 Trace、Response History、request / response pair、timestamp 與工程註記保存重現脈絡。
SecurityAccess 驗證
以手動 key 或外部 Seed / Key DLL 驗證 seed / key 流程與常見 NRC。
ECU programming 準備
先驗證 Flash Sequence、memory region、firmware block、CRC 與安全確認，再開始 programming。
支援格式與標準
ISO 14229-1 UDS CAN / ISO-TP PDX container ODX-D / ODX-F / XML .udsp test project .kfp flash project BIN / HEX / S19 / SREC PDF report Excel workbook JSON results Seed / Key DLL
